dsh-tool-diagram

工作流更新于 2026.10.16

在终端中运行以下命令：

dsh plugin install erzhe-lume/dsh-tool-diagram

将以下提示词粘贴到 DeepSeek Harness 对话框中：

在 DeepSeek Harness 中执行 dsh plugin install erzhe-lume/dsh-tool-diagram 安装本插件（源码：https://github.com/erzhe-lume/dsh-tool-diagram），并将 dsh-tool-diagram 加入 package.json 的 dsh.profile.bundles 后重启 dsh。

插件介绍

让 agent 画流程图、数据流图、类图这类示意图，最折磨人的往往不是「画不出来」，而是画完也不知道对不对：框够不够宽、标签有没有压线、箭头会不会穿框。传统做法只能渲染出来肉眼盯、再改坐标，一轮往往要反复好几步。DiagramKit（dsh-tool-diagram）把这一轮压成一次调用：按你给的声明式 spec 出图，同时返回结构化自检报告，每条问题都带上可操作的修法，多数时候照着改坐标就行，不必再盯着像素猜。

它的定位很清晰：不是自动排版引擎。N-S 图、PAD 图这类布局有学科规范，该由你或 agent 用 at 绝对定位决定；工具负责「量准」和「验准」。字体 advance width 靠自解析 TTF/OTF 的 head、hhea、hmtx、cmap，不靠估算，中文全角标点也不会被当成半角少算一截。支持中文折行与禁则、自动尺寸与缺字检测，并提供 diagram_create、diagram_patch、diagram_measure 三个入口，改图可以增量打补丁，只想量字宽时也可以只测不渲。

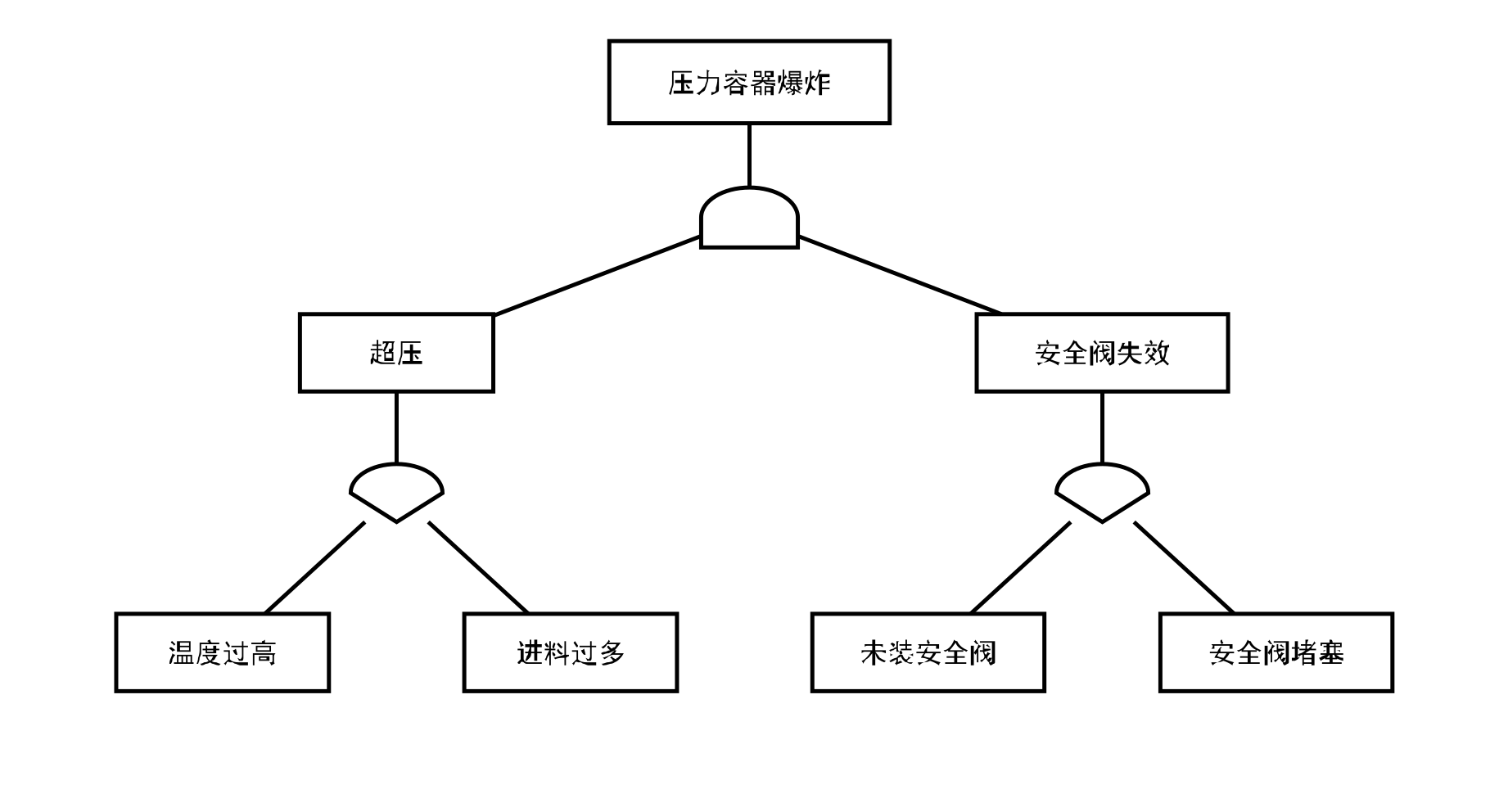

自检覆盖溢出、裁切、框重叠、连线穿框、超出画布、缺字形，以及标签碰撞、标签压线、箭头落点压文字、贴太近、连线交叉等十类情形，级别分 error、warn、info。输出以厘米为单位，PNG/SVG 内联或落盘，自带教材风、UML、DFD 等样式预设，十三种图元覆盖流程图、N-S/PAD、DFD、E-R、UML、事故树与组织架构等常见离散关系图。

适合在 DSH 工作流里需要「示意图 + 可验证布局」的 agent 与开发者：正确性看连得对不对、摆得开不开，而不是数据可视化或工程制图那种「像不像实物」。纯英文也能用，但折行按空格断词；主场景仍是中文教材与软件工程插图。
